止回阀

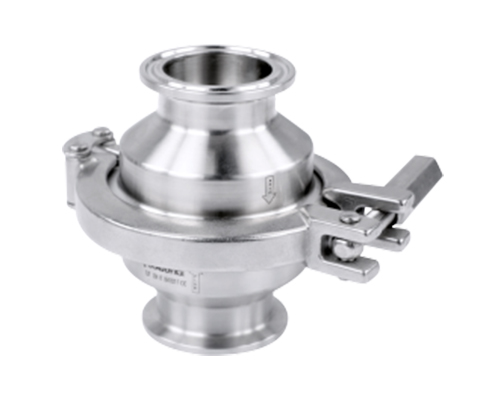

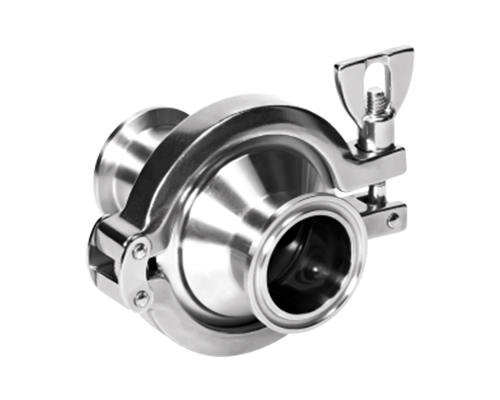

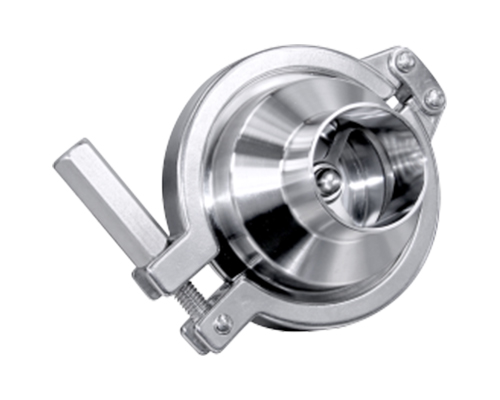

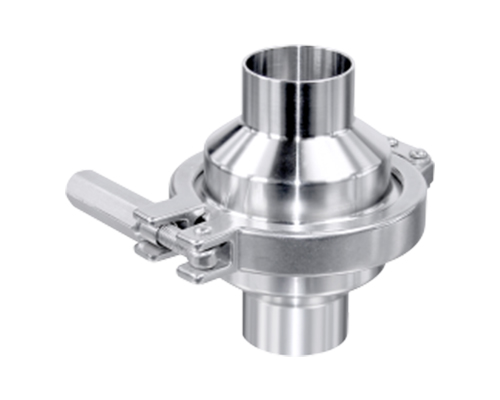

止回阀-卡箍
止回阀-卡箍
止回阀-卡箍
止回阀-卡箍
止回阀-卡箍

止回阀-卡箍

应用

◎止回阀是一种阻止流体回流的阀门,保证流体流向的唯一性。
◎它可用于保护液体回吸的损失,防止管道液击。
◎它应用到食品加工,饮料,酿酒,炼油,化妆品,制药和化学制品工业中。

操作原理

◎当流体的压力大于弹簧的抽吸压力时,阀门打开。当两种压力相当时,阀门关闭。更强大的压差也可以使阀门关闭。

设计和特点

◎规格范围1/2"-4";DN10-DN100
◎外部构造和轴 AISI 316L/304
◎弹簧 AISI 304
◎垫圈 EPDM 根据FDA 117.2600
◎表面处理 Ra ≤0.6 μm
◎垫圈有NBR, FPM(氟橡胶)或PTFE,FDA117.2600(选项)
◎焊接,螺纹,卡箍,DIN,SMS RJT,IDF,ISO,3A
◎公称压力:10 bar
◎开启压力:0.3bar(DN-25)0.2bar(DN-32/40)0.1bar(DN-50/100)
◎工作温度: -10℃到+150℃(EPDM),取决于密封材质
