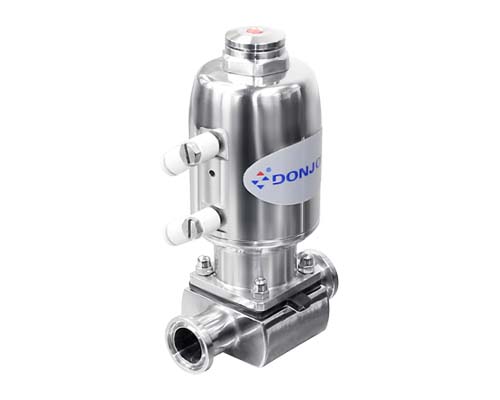

双工位罐装隔膜阀
双工位罐装隔膜阀
罐装隔膜阀
双工位罐装隔膜阀

双工位罐装隔膜阀

工作原理

该隔膜阀具有双工位气缸,流量可调式的灌装阀门。
对于要求快速灌装且杜绝物料外溢或溅出瓶子。
1#气缸工作时流量为最大;
2#气缸工作时流量为最小,也可通过流量调节装置,调节流量2#气缸工作时的流量。

建议设置

1#气缸开启液体灌装至70%—80%液位时断开,2#气缸开启灌装至合理的液位。

技术优势

具有高效率、高精度罐装,物料零溢出,超长寿命(压力2bar高达800万次),流量可调节,双气缸设计。

技术规格

迷你手动隔膜阀主要应用在料液取样、生物系统、化验室等工程上。
该阀门应用在制药或饮料等灌装设备具有特别的优势,在3ba工作压力时,启闭次数可达到150万次寿命
●SIZE:1/4 "-3/4",DN6-DN15
●标准 BPE 3A DIN ISO IDF
●认证 PED/97/23/EC,3A-18-03,FDA.177.2600
●最高温度:-20到150℃(取决于密封材质)(不锈钢执行器)
●最高温度:-20到130℃(取决于密封材质)(塑料执行器)
●最高压力:2bar
●锻造阀体:316L/1.4404,ASME BPE 316L,1.4435 NB2 Fe≤0.5%
●铸造阀体:1.4404/316L
●连接方式:焊接、卡箍、法兰、螺纹
